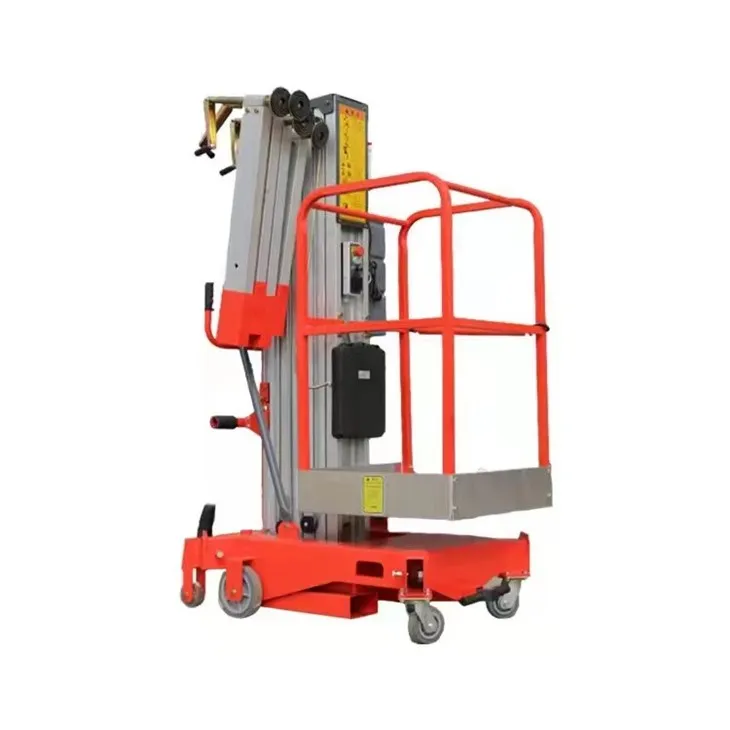

Mae angen cynllunio gofalus i ddylunio cynllun cydrannau ym mlwch rheoli trydan un lifft dyn mast i sicrhau ymarferoldeb, diogelwch a rhwyddineb cynnal a chadw. Isod mae trosolwg cam wrth gam o'r broses:
1. Deall gofynion swyddogaethol
Nodweddion Rheoli: Nodi'r gofynion rheoli fel lifft, is, stop brys a rheoli pŵer.
Ffynhonnell Pwer: Ystyriwch a yw'n cael ei bweru gan fatri, AC wedi'i blygio i mewn, neu system hybrid.
Safonau Diogelwch: Sicrhau cydymffurfiad â safonau diogelwch trydanol a pheiriannau perthnasol (ee, IEC, NFPA 70E).
2. Dewiswch y cydrannau
Cydrannau Rheoli: Dewiswch eitemau fel rasys cyfnewid, cysylltwyr, PLCs (os cânt eu defnyddio), switshis, a botymau gwthio.
Cydrannau pŵer: Cynhwyswch dorwyr cylched, ffiwsiau, trawsnewidyddion, a blociau dosbarthu pŵer.
Cydrannau diogelwch: Botymau stopio brys, rasys cyfnewid diogelwch a larymau.
Cysylltwyr a Gwifrau: Sicrhau blociau terfynell cywir a chwarennau mynediad cebl ar gyfer gwifrau diogel.
3. Cynllun dylunio
Lleoli Cydran:
Rhowch gydrannau foltedd uchel (ee, torwyr cylched, ffiwsiau) ar un ochr, i ffwrdd o gydrannau rheoli foltedd isel.
Cydrannau grŵp yn seiliedig ar ymarferoldeb (ee, dyfeisiau rheoli gyda'i gilydd, dyfeisiau pŵer gyda'i gilydd).
Gosod cydrannau diogelwch fel botymau e-stop a larymau mewn lleoliadau hawdd eu cyrraedd.
Cliriadau:
Cynnal bylchau cywir ar gyfer afradu gwres ac i fodloni rheoliadau diogelwch trydanol.
Sicrhewch ddigon o gliriad ar gyfer offer a bysedd wrth eu gosod neu eu cynnal a chadw.
Hygyrchedd:
Dylai cydrannau a ddefnyddir yn aml (ee switshis, torwyr) fod yn hygyrch o'r tu blaen.
Gellir gosod cydrannau anaml wedi'u haddasu (ee trawsnewidyddion) yn ddyfnach neu'n is yn y blwch.
4. Ystyriaethau Gwifrau
Llwybro cebl:
Gwifrau pŵer a rheoli ar wahân i leihau ymyrraeth.
Defnyddiwch ddwythellau gwifren wedi'u labelu neu hambyrddau cebl ar gyfer llwybro trefnus.
Sylfaen:
Sicrhewch fod yr holl rannau a chydrannau metelaidd wedi'u seilio'n iawn.
Cynhwyswch stribed terfynol pwrpasol ar gyfer cysylltiadau daear.
Cysylltiadau:
Defnyddiwch flociau terfynell ar gyfer cysylltiadau diogel a modiwlaidd.
Dewiswch gysylltwyr sydd â sgôr ar gyfer y foltedd a'r llwythi cyfredol.
5. Rheolaeth Thermol
Darparu awyru neu oeri digonol (ee, cefnogwyr, fentiau) er mwyn osgoi gorboethi cydrannau fel rasys cyfnewid a chysylltwyr.
6. Labelu a Dogfennaeth
Yn amlwg, labelwch yr holl gydrannau, terfynellau, a gwifrau er mwyn eu hadnabod yn hawdd.
Darparwch ddiagram sgematig y tu mewn i'r blwch rheoli ar gyfer datrys problemau.
7. Dyluniad corfforol a strwythurol
Mowntio:
Defnyddiwch reiliau din ar gyfer mowntio cydrannau bach.
Sicrhewch fod cydrannau trymach yn cael eu bolltio'n gadarn i strwythur y bocs.
Deunydd Amgaead:
Dewiswch gaead cadarn, wedi'i inswleiddio neu fetelaidd gyda sgôr IP sy'n addas ar gyfer yr amgylchedd (ee, IP65 i'w ddefnyddio yn yr awyr agored).
Drws Diogelwch:
Cynhwyswch ddrws y gellir ei gloi ac o bosibl ffenestr dryloyw i'w monitro heb agor.
Trwy ddilyn y camau hyn, bydd y blwch rheoli trydan yn cwrdd â gofynion diogelwch a gweithredol wrth gynnal cynllun glân a phroffesiynol.
