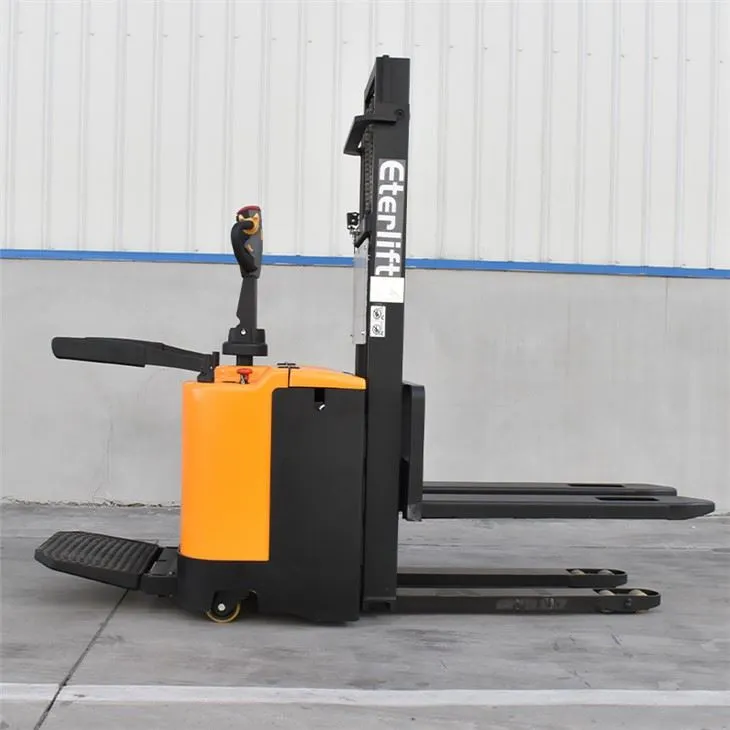

1. Swyddogaeth a gofynion dylunio siafft drosglwyddo'r fforch godi pentwr trydan
Gall y trosglwyddiad fforch godi trydan wrthsefyll trorym grym a momentyn plygu yn ystod y llawdriniaeth, felly dylai fod ganddo ddigon o gryfder ac anhyblygedd. Mae anystwythder y siafft yn annigonol. O dan y llwyth, bydd y siafft yn cael ei ddadffurfio'n ormodol, a fydd yn effeithio ar rwyllo arferol y gerau, yn cynhyrchu sŵn gormodol, ac yn lleihau bywyd gwasanaeth y gerau. Mae hyn yn bwysig ac yn wahanol i ddyluniad rhannau eraill.
Mae fforch godi trydan yn bennaf yn ystyried y materion canlynol wrth ddylunio'r siafft drosglwyddo: siâp strwythurol y siafft, diamedr a hyd y siafft, cryfder ac anhyblygedd y siafft, a math a maint y splines ar y siafft. Mae strwythur y siafft yn cael ei bennu'n bennaf yn unol â gofynion y trefniant strwythur trawsyrru, ac ystyried y dechnoleg prosesu a thechnoleg y cynulliad.
2. Dyluniad strwythurol siafft drosglwyddo fforch godi pentwr trydan
Rhaid i strwythur a siâp y siafft sicrhau bod y gerau, y cydrannau synchronizer a'r Bearings yn cael eu gosod a'u gosod. Ac mae'n perthyn yn agos i ofynion y broses.
Mae splines y siafft gyntaf lle mae'r canolbwynt synchronizer wedi'i osod yn splines involute. Mae gan y splines involute ofynion cywirdeb is na splines hirsgwar ar gyfer cysylltiad sefydlog, perfformiad lleoli da, gallu dwyn mawr, dannedd spline byr, a diamedrau bach cyfatebol. Cynyddu anystwythder y siafft. Mae'r dewis o spline involute yn fwy addas ar gyfer canoli â diamedr mawr. Mae symudiad cylchdro cymharol rhwng pob gêr o'r siafft gyntaf a'r siafft. Felly, waeth beth fo'r dwyn nodwydd, y llwyni neu'r cyswllt uniongyrchol rhwng rhannau dur, mae'n ofynnol i garwedd wyneb y siafft fod yn uchel iawn ac ni ddylai fod yn is na 0.8. Ni ddylai'r caledwch arwyneb fod yn is na 58-63HRC.
Mae'r ail siafft fel arfer wedi'i integreiddio â'r gêr. Er mwyn hwyluso cydosod a dadosod yr ail siafft, mae'r dwyn a'r gêr wedi'u cysylltu gan splines, ac mae'r diamedr yn cael ei bennu yn ôl diamedr mewnol y Bearings ar y ddau ben.
